導讀："又燒錄失敗了！"深夜的實驗室里，小王盯著屏幕上閃爍的"Verification Failed"字樣，第N次把開發板狠狠拍在桌上。這個場景是否讓你感同身受？在嵌入式開發中，BootLoader與APP固件分開燒錄的傳統方式，就像在走鋼絲——稍有不慎就會讓設備變磚，更別提量產時成百上千次重復操作的痛苦了。

今天，我們將揭開那些讓量產效率提升300%的固件合并秘籍，帶你走進自動化燒錄的魔法世界。

一、傳統燒錄方式的三大致命傷

在物聯網設備出貨量突破50億臺的今天，傳統燒錄方式正在成為制約產業升級的隱形殺手。某智能家居廠商的案例極具代表性：他們采用分步燒錄方案時，每小時最多只能完成120塊板子的燒錄，且不良率高達8%。當切換到自動化合并燒錄后，這個數字變成了每小時800塊，不良率驟降至0.3%。

1. 效率黑洞：重復勞動的噩夢

假設燒錄一塊板子需要2分鐘（BootLoader+APP各1分鐘），那么1000塊板子就需要33小時的連續操作。這還不包括換線、設備調試等隱性時間成本。更可怕的是，當遇到緊急版本更新時，這種低效模式會直接拖垮整個交付周期。

2. 質量殺手：人為失誤的溫床

某工業控制器廠商的統計數據顯示，在分步燒錄模式下：

• 32%的故障源于燒錄順序錯誤
• 19%來自地址配置偏差
• 15%是文件版本混淆這些數字背后，是無數個不眠之夜和客戶投訴。

3. 升級困境：OTA的隱形枷鎖

當設備已經部署到現場后，分步燒錄模式會讓固件升級變成高危操作。某醫療設備廠商就曾因APP升級時BootLoader版本不匹配，導致全國范圍內2000多臺設備集體宕機，直接經濟損失超過500萬元。

二、破解合并難題的三大技術流派

面對這些痛點，工程師們開發出了多種合并方案。我們將深度解析當前最主流的三種技術路線，并揭示它們的適用場景與潛在陷阱。

流派一：二進制暴力拼接（新手慎入）

原理：直接使用Windows的copy /b命令將兩個BIN文件拼接，或通過文本編輯器手動合并HEX文件。

典型操作：

致命缺陷：

• 地址重疊風險：某STM32項目因未正確設置APP的起始地址，導致合并后固件前16KB被覆蓋
• 校驗失敗：HEX文件末尾的:00000001FF記錄若處理不當，會破壞文件完整性
• 升級障礙：無法支持差異升級，每次都需要傳輸完整固件

適用場景：緊急調試、原理驗證等非量產環境

流派二：鏈接腳本魔法（進階方案）

原理：通過修改鏈接腳本，將BootLoader和APP編譯為單個可執行文件。

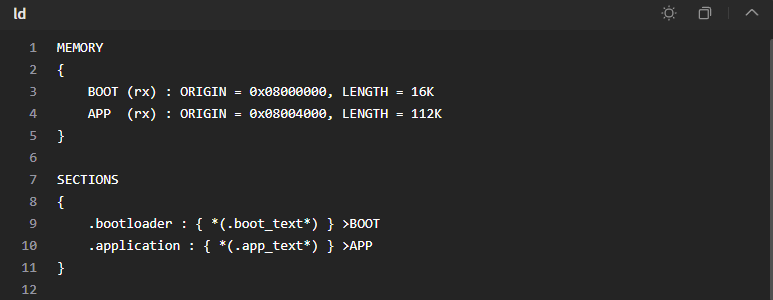

關鍵配置（以GCC為例）：

優勢：

• 地址精確控制：某無人機項目通過這種方式實現了BootLoader與APP的完美隔離
• 編譯時檢查：鏈接階段即可發現地址沖突
• 升級友好：可為不同區域分配獨立版本號

實施難點：

• 需要深入理解MCU內存布局
• 不同編譯器（IAR/Keil/GCC）語法差異大
• 調試復雜度顯著增加

流派三：自動化工具鏈

原理：使用專業工具處理文件合并、地址映射和校驗生成。

明星工具：

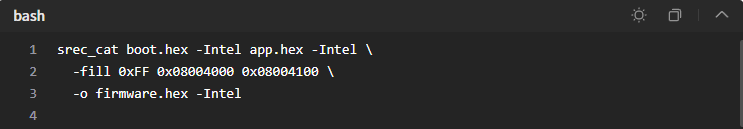

1. SRecord工具集：典型命令：

     支持30+種文件格式轉換

• 智能地址處理：自動合并擴展線性地址記錄（:02xxxx04）
• 校驗和計算：支持CRC16/CRC32/SHA等多種算法

1. J-Flash自動化方案：某智能電表廠商通過J-Flash腳本，將燒錄時間從45秒/塊壓縮至8秒/塊。
2. 圖形化配置：可視化編輯合并規則
3. 命令行集成：支持CI/CD流水線
4. 數據填充：確保Flash擦除狀態一致

三、實戰案例：STM32固件合并全攻略

讓我們以STM32F407為例，詳細演示如何實現安全可靠的固件合并。

步驟1：內存規劃

步驟2：工程配置

BootLoader工程：

• 在鏈接腳本中定義BOOT區域
• 實現跳轉函數：
• APP工程：
• 配置向量表偏移：
• 在系統初始化時檢查是否需要升級

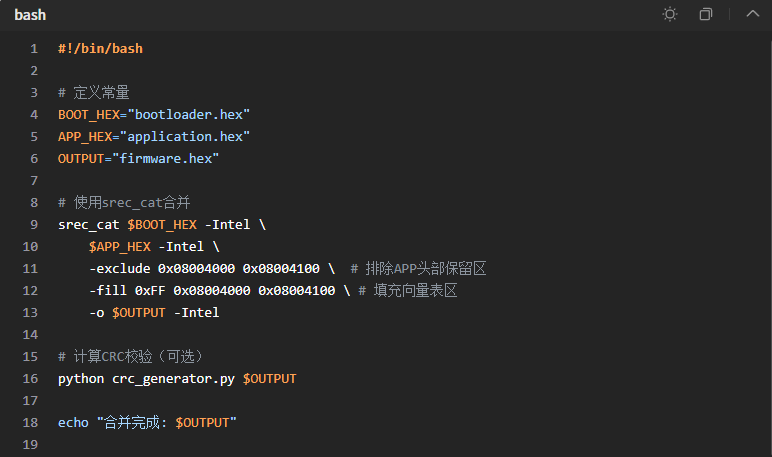

步驟3：自動化合并腳本

步驟4：量產燒錄優化

1. 多線程燒錄使用ST-Link Utility的批量編程功能，同時操作8個燒錄座
2. 自動校驗燒錄后立即讀取Flash內容與源文件比對
3. 序列號注入通過腳本為每塊設備寫入ID

某消費電子廠商通過這套方案，將日產能從3000臺提升至12000臺，直通率從92%提升至99.7%。

四、未來趨勢：AI賦能的智能燒錄

隨著邊緣計算與AI技術的融合，固件燒錄正在進入智能時代：

1. 自適應燒錄算法根據芯片特性自動調整燒錄參數
2. 缺陷預測系統通過機器學習分析歷史數據，提前預警潛在問題
3. 區塊鏈溯源為每個固件生成數字指紋，確保供應鏈安全

某半導體廠商已經推出搭載AI芯片的智能燒錄器，可實時監測燒錄過程中的電壓波動，將良品率提升至99.999%。

五、你的燒錄方案該升級了！

在這個萬物互聯的時代，固件合并已經不是簡單的技術問題，而是關乎企業競爭力的戰略選擇。那些還在使用分步燒錄的廠商，就像在智能手機時代堅持功能機——不是不能工作，而是注定被淘汰。

立即行動建議：

1. 評估當前燒錄方案的效率瓶頸
2. 選擇適合自身規模的合并方案（建議從SRecord工具鏈開始）
3. 在下一個項目周期中引入自動化合并流程

記?。涸谇度胧介_發中，每一次燒錄都是與時間的賽跑。當你還在手動燒錄按鈕時，你的競爭對手可能已經完成了第三次量產迭代。
